1″ Liquid connections Maximum 220L/min (58.1GPM)
250G□
250V□
250A□
250S□
Options
Optional Aluminium Air Motor
Optional Conductive PP Air Motor
Optional 1½” Connections
3D viewer
Type 250 Models
| Type 250 | ||||
|---|---|---|---|---|
| Model Name | 250G□ ∙ V□ | 250A□ ∙ S□ | 250AT∙AW∙ST∙SW | |
| Max Flow Rate | 180 L/min | 220 L/min | 190 L/min | |
| Connection Type | Thread or Flange | Thread | ||
| Connection Size | Air Supply | ⅜” | ||
| Air Exhaust | ¾” | |||
| Liquid | 1″ or 25A ※Side Port | 1″ (1½” Option) ※Multiport | ||
| Check Valve Type | Ball | |||
| Max Solid Size | 3mm or less | 6.5mm or less | ||
| Supply Air Pressure Range | 0.2 ~ 0.7MPa | |||
| Materials | Wetted Body | Glass Filled PP, CFPVDF (CFPP) | Aluminium, SUS (Cast Iron) | |
| Air Motor | Glass Filled PP, Aluminium (CFPP) | |||
| Diaphragm | CR, NBR, EPDM, FKM, PTFE, TPEE, TPO, One-piece PTFE | CR, NBR, EPDM, FKM, TPEE, TPO | PTFE, One-piece PTFE | |
250G□ (250V□)
250G□J (250V□J)

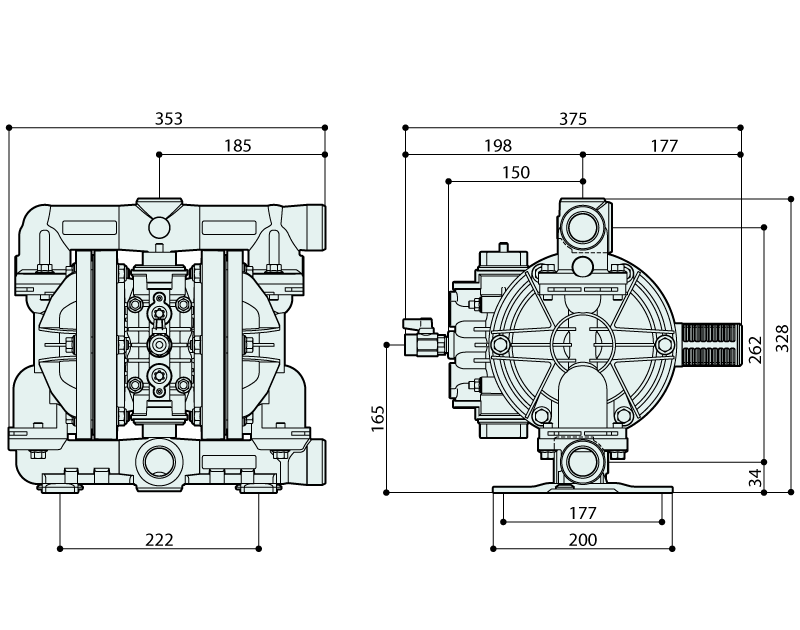

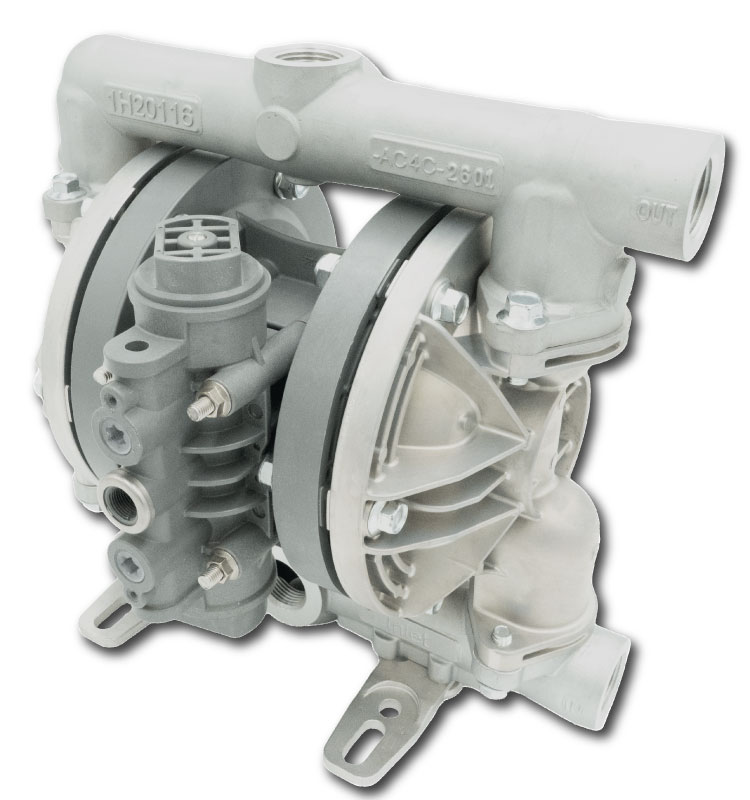

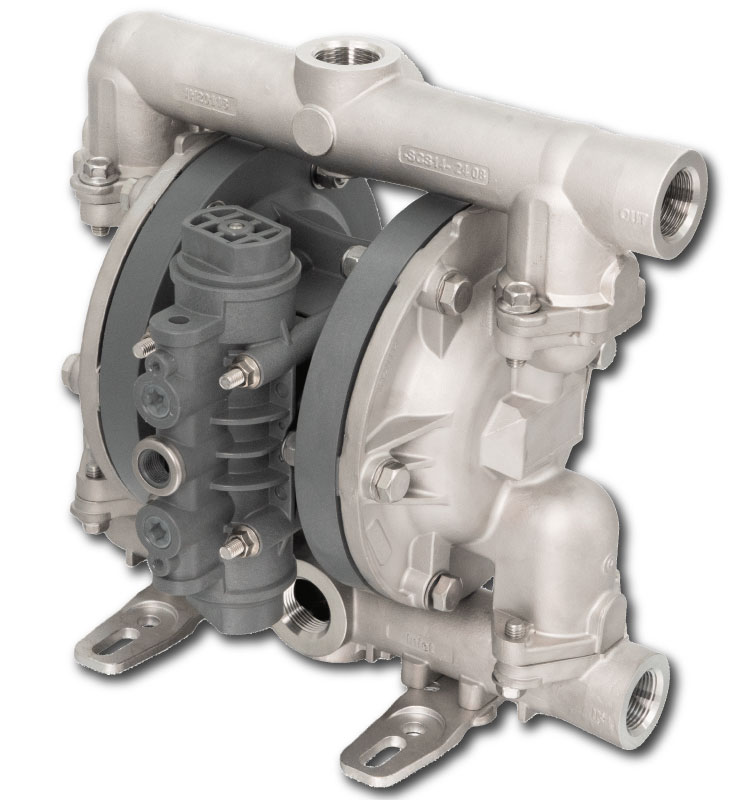

250A□ 250S□

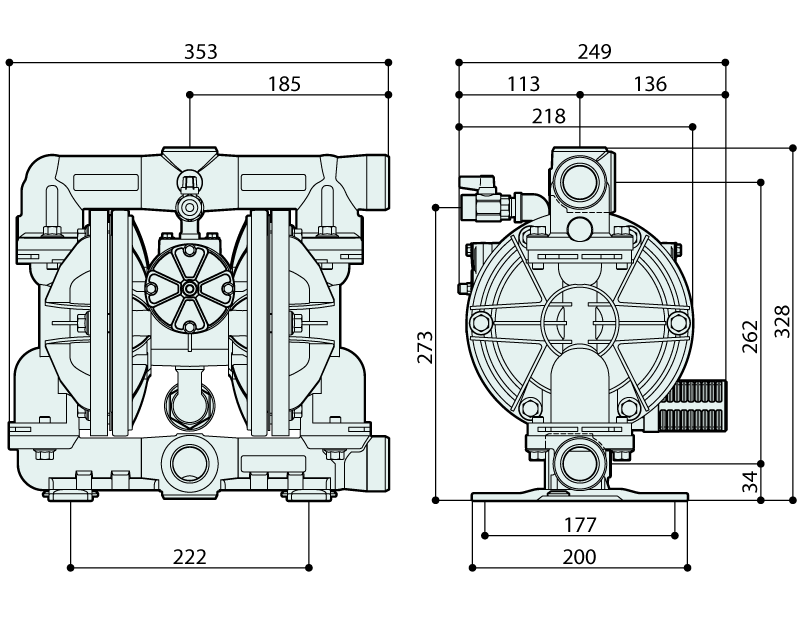

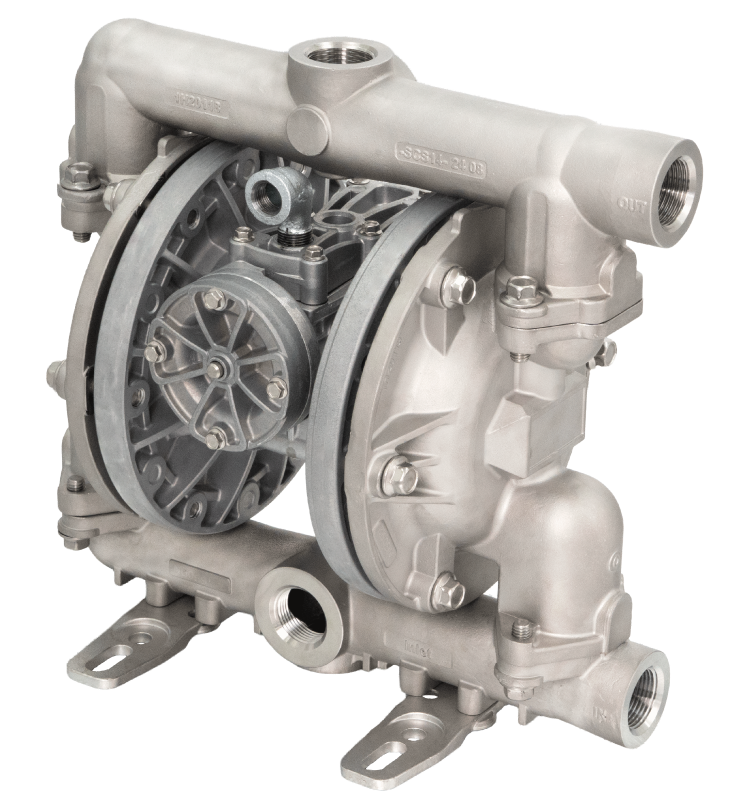

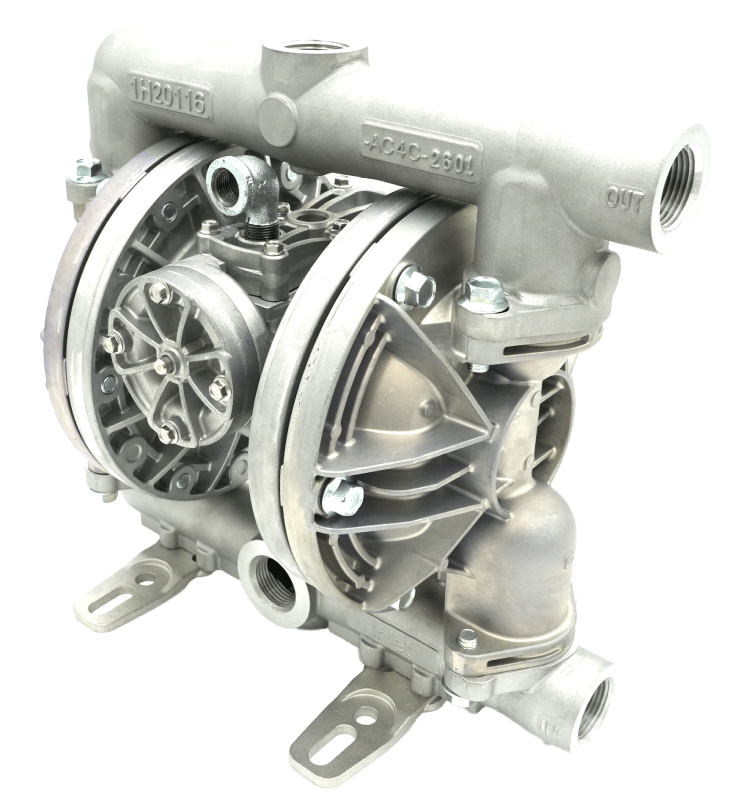

250A□-A 250S□-A
SERVICE BOOK
PARTS LIST
250G/V
250A/S
| Model / Diaphragm | C (CR) | N (NBR) | E (EPDM) | V (FKM) | T (PTFE) | H (TPEE) | S (TPO) | W(PTFE&EPDM) | |
|---|---|---|---|---|---|---|---|---|---|
| PT | D250A□ (AL) |
D250AC 1H00001MP |
D250AN 1H00002MP |
D250AE 1H00003MP |
D250AV 1H00004MP |
D250AT 1H00005MP |
D250AH 1H00006MP |
D250AS 1H00007MP |
D250AW 1H00426MP |
| D250S□ (SUS) |
D250SC 1H00008MP |
D250SN 1H00009MP |
D250SE 1H00010MP |
D250SV 1H00011MP |
D250ST 1H00012MP |
D250SH 1H00013MP |
D250SS 1H00014MP |
D250SW 1H00427MP |
|
| NPT | D250A□N
(AL) |
D250ACN 1H00001MN |
D250ANN 1H00002MN |
D250AEN 1H00003MN |
D250AVN 1H00004MN |
D250ATN 1H00005MN |
D250AHN 1H00006MN |
D250ASN 1H00007MN |
D250AWN 1H00426MN |
| D250S□N
(SUS) |
D250SCN 1H00008MN |
D250SNN 1H00009MN |
D250SEN 1H00010MN |
D250SVN 1H00011MN |
D250STN 1H00012MN |
D250SHN 1H00013MN |
D250SSN 1H00014MN |
D250SWN 1H00427MN |
|
250A-A/S-A
| Model / Diaphragm | C (CR) | N (NBR) | E (EPDM) | V (FKM) | T (PTFE) | H (TPEE) | S (TPO) | W(PTFE&EPDM) | |
|---|---|---|---|---|---|---|---|---|---|
| NPT | D250A□-A (AL) |
D250AC-A 1H00248MP |
D250AN-A 1H00249MP |
D250AE-A 1H00250MP |
D250AV-A 1H00251MP |
D250AT-A 1H00252MP |
D250AH-A 1H00253MP |
D250AS-A 1H00254MP |
D250AW-A 1H00439MP |
| D250S□-A (SUS) |
D250SC-A 1H00255MP |
D250SN-A 1H00256MP |
D250SE-A 1H00257MP |
D250SV-A 1H00258MP |
D250ST-A 1H00259MP |
D250SH-A 1H00260MP |
D250SS-A 1H00261MP |
D250SW-A 1H00440MP |
|
| NPT | D250A□N-A
(AL) |
D250ACN-A 1H00248MN |
D250ANN-A 1H00249MN |
D250AEN-A 1H00250MN |
D250AVN-A 1H00251MN |
D250ATN-A 1H00252MN |
D250AHN-A 1H00253MN |
D250ASN-A 1H00254MN |
D250AWN-A 1H00439MN |
| D250S□N-A
(SUS) |
D250SCN-A 1H00255MN |
D250SNN-A 1H00256MN |
D250SEN-A 1H00257MN |
D250SVN-A 1H00258MN |
D250STN-A 1H00259MN |
D250SHN-A 1H00260MN |
D250SSN-A 1H00261MN |
D250SWN-A 1H00440MN |
|
